Aktualizováno v březnu 2026 · Napsal Robin, tým pro technický obsah
Logování odporu je jednou z metod logování, na kterou nejvíce spoléháme při práci s podpovrchovými útvary. Ať už je cílem ropa a plyn, podzemní voda nebo inženýrská geologie, údaje o odporu nám pomáhají porozumět tomu, co horniny drží a jak jsou tekutiny distribuovány pod zemí.
Namísto toho, abychom považovali záznam odporu za čistě teoretickou metodu, přistupujeme k němu jako k praktickému interpretačnímu nástroji. Každá křivka odporu odráží skutečné geologické podmínky, prostředí vrtání a chování kapalin. V tomto článku sdílíme, jak protokolování odporu funguje v praxi, jak čteme jeho reakce a jak jej používáme k rozlišení mezi ropnými vrstvami, vodními vrstvami a různými typy hornin.
Co nám odpor říká o podpovrchu
Odpor popisuje, jak silně materiál odolává toku elektrického proudu. V podpovrchových útvarech samotná horninová kostra obvykle nevede dobře elektřinu. Nejdůležitější je, co vyplňuje prostor pórů.
Formační voda, zvláště když obsahuje rozpuštěné soli, vede elektřinu efektivně. Ropa a plyn ne. Tento kontrast je základem protokolování odporu a důvodem, proč zůstává široce používán v různých průmyslových odvětvích.
Když analyzujeme protokoly měrného odporu, nečteme pouze čísla. Pozorujeme, jak tekutiny zabírají prostory pórů, jak se formace mění vertikálně a jak se mění geologické podmínky v nádrži nebo zvodně.
Jak funguje protokolování odporu v terénu
Při protokolování měrného odporu se elektrický proud zavádí do útvaru prostřednictvím elektrod na nástroji pro protokolování. Nástroj pak měří rozdíly napětí způsobené proudem protékajícím okolními horninami a tekutinami. Z těchto měření se vypočítají hodnoty zdánlivého odporu.
Vzhledem k tomu, že podmínky ve vrtu jsou složité, jsou hodnoty, které měříme, ovlivněny několika faktory, včetně kapaliny z vrtu, invaze vrtného bahna a konfigurace nástroje. To je důvod, proč se výsledky označují spíše jako zdánlivý měrný odpor než skutečný měrný odpor.
Různé nástroje pro měření odporu jsou navrženy tak, aby zkoumaly různé hloubky formace. Některé se zaměřují na mělké zóny poblíž stěny vrtu, zatímco jiné čtou hlouběji do nenarušené skály. Porovnáním více křivek odporu můžeme lépe porozumět účinkům invaze a formovacím vlastnostem.
Použití protokolů odporu k rozpoznání typů hornin
Jedním z prvních úkolů při interpretaci kulatiny je identifikace litologie. Protokoly odporu zde hrají důležitou roli, zejména v kombinaci s protokoly gama záření a porozity.
Břidlicové útvary často vykazují relativně nízký odpor díky jílovým minerálům a vázané vodě, které zvyšují elektrickou vodivost. Čisté pískovce a uhličitany obvykle vykazují vyšší měrný odpor, zejména pokud obsahují uhlovodíky.
Při definování litologie se nespoléháme pouze na měrný odpor, ale změny měrného odporu často zvýrazňují hranice formace a vybízejí k bližšímu zkoumání konkrétních intervalů.
Jak definujeme olejové a vodní vrstvy na křivkách odporu
Když interpretujeme protokoly měrného odporu, je rozlišení ropných vrstev od vodních vrstev jedním z našich hlavních cílů. Zaměřujeme se spíše na celkovou odezvu odporu, chování křivky a podpůrná data, než abychom se spoléhali na jedinou hodnotu.
Velikost odporu
Formace obsahující vodu- obvykle vykazují relativně nízký odpor, protože voda ve formaci obsahuje rozpuštěné ionty, které účinně vedou elektřinu. Jak se nasycení vodou zvyšuje, křivka odporu má tendenci se pohybovat dolů a zůstat hladká v celém intervalu. Vrstvy obsahující olej- obvykle vykazují vyšší hodnoty měrného odporu, protože olej má velmi omezenou elektrickou vodivost. S rostoucí saturací olejem měrný odpor stoupá a vytváří jasný kontrast se sousedními vrstvami.
Chování a spojitost křivky
Tvar a stabilita křivky odporu poskytují důležité vodítko. Vodní vrstvy se často jeví jako souvislé, stabilní sekce s nízkým-odporem bez prudkých výkyvů. Naproti tomu ropné vrstvy mají tendenci na křivce vystupovat jasněji a vykazují zřetelné odezvy s vysokým-odporem, které narušují trend pozadí okolních formací.
Porovnání mělkého a hlubokého odporu
Porovnání mělkých a hlubokých křivek odporu nám pomáhá pochopit distribuci tekutiny v blízkosti vrtu. Ve vrstvách vody jsou tyto křivky často blízko sebe, což odráží rovnoměrnou vodivost. V ropných-formacích může dojít k oddělení mezi křivkami v důsledku invaze bahenního filtrátu, což může posílit identifikaci uhlovodíkových zón.
Integrace s jinými logy
Samotný odpor ke spolehlivé interpretaci tekutin nestačí. Těsné útvary, stmelené zóny nebo horniny s nízkou-porozitou mohou také vytvářet vysoký odpor. Integrací údajů o odporu s protokoly pórovitosti, měřeními gama paprsků a geologickým kontextem můžeme spolehlivěji rozlišit ropné vrstvy od vodních vrstev a vyhnout se zavádějícím závěrům.
Klíčové faktory, které ovlivňují měření odporu
Záznamy odporu jsou citlivé na mnoho geologických a provozních faktorů. Jejich ignorování může vést k nesprávným závěrům.
Některé z nejdůležitějších vlivů zahrnují:
- Pórovitost a propustnost: Vysoce-porézní útvary umožňují více tekutiny zabírat prostor pórů, což přímo ovlivňuje odpor.
- Invaze bahenního filtrátu: Vrtné kapaliny mohou změnit téměř-odpor vrtu a vytvořit tak rozdíly mezi mělkými a hlubokými hodnotami.
- Obsah hlíny a břidlice: Jílové minerály mohou snížit měrný odpor a maskovat uhlovodíkové účinky.
- Teplota a tlak: Oba mohou změnit vodivost tekutin, zejména v hlubokých formacích.
Kvůli těmto proměnným považujeme protokoly odporu spíše za součást většího souboru dat než za samostatnou odpověď.
Proč se při hodnocení formace používají metody vícenásobného záznamu odporu
Postupem času bylo vyvinuto mnoho metod měření měrného odporu pro různé geologické cíle. Patří mezi ně gradientní měrný odpor, potenciální měrný odpor, laterology, nástroje pro mikro-odpor a techniky zaměřeného odporu.
Každá metoda používá specifické uspořádání elektrod nebo zaostřovací mechanismus pro řízení hloubky a rozlišení vyšetřování. Namísto výběru jedné "nejlepší" metody používáme více křivek odporu společně, abychom oddělili účinky formování od účinků vrtu.
Tento vrstvený přístup nám poskytuje jasnější obraz skutečného odporu formace a distribuce tekutiny.
Aplikace měření odporu mimo ropu a plyn
Ačkoli je protokolování odporu úzce spojeno s průzkumem ropy, jeho použití sahá daleko za hranice ropných polí.
Ve studiích podzemních vod pomáhají protokoly odporu identifikovat zvodnělé vrstvy, rozlišovat sladkou vodu od slané vody a sledovat pohyb vody. V inženýrské geologii údaje o odporu podporují hodnocení pevnosti hornin, zvětralých zón a stability základů.
Logování odporu je také široce používáno v geotermálních projektech, těžebním průzkumu a environmentálních výzkumech. Jeho přizpůsobivost je jednou z jeho nejsilnějších výhod.
Jak fungují nástroje pro záznam odporu v různých podmínkách formování

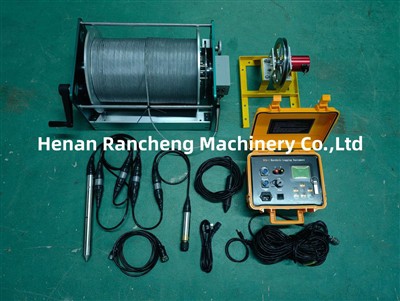

Přístroj pro záznam odporu je navržen tak, aby řídil, jak elektrický proud vstupuje do formace a jak se měří výsledné napětí. Uspořádání elektrod, vzdálenost mezi nimi a metoda zaostřování, to vše určuje hloubku zkoumání a citlivost měření.
Při praktických těžebních operacích různé nástroje reagují odlišně na podmínky vrtu, vlastnosti bahna a invazní zóny. Nástroje s hlubšími hloubkami zkoumání jsou vhodnější pro vyhodnocení skutečného odporu formace, zatímco nástroje pro mělký nebo mikro{1}}odpor poskytují informace o podmínkách v blízkosti-vrtu. Když pochopíme, jak jednotlivé nástroje interagují s formací, můžeme vybrat vhodné nástroje a přesněji interpretovat jejich reakce.
Moderní přístroje pro záznam odporu jsou konstruovány tak, aby spolehlivě fungovaly v širokém rozsahu teplot, tlaků a vrtných prostředí. Tato přizpůsobivost umožňuje, aby protokolování odporu zůstalo standardním měřením ve vodních vrtech, ropných a plynových vrtech a inženýrských vrtných projektech.
Záznam odporu zůstává jednou z nejpoužívanějších metod pro hodnocení podpovrchových útvarů, ale jeho účinnost závisí na tom, jak jsou data interpretována. Samotné hodnoty absolutního odporu jsou zřídka dostačující. Pochopení hloubky zkoumání, odezvy nástroje a kontextu formace je nezbytné pro smysluplnou analýzu.
Podle našich zkušeností pocházejí nejspolehlivější interpretace z kombinace log odporu s doplňkovými měřeními a geologickými znalostmi. Při použití tímto způsobem poskytuje protokolování měrného odporu pohled nejen na typ kapaliny, ale také na kvalitu a strukturu nádrže. Tento praktický přístup je to, co udržuje záznam měrného odporu relevantní pro ropu a plyn, podzemní vodu a inženýrské aplikace.
